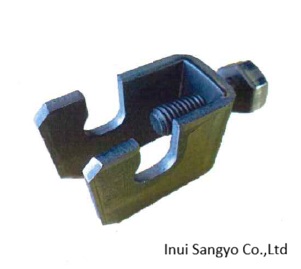

たて筋×セパ 接続金物

特徴
- 壁筋(たて筋)とセパレーターのクロス接合(直交引き)が可能
- ボルト1本で絞めこむカンタン施工
- カギ穴をズラすことで角度がつき、インパクト等で絞め混みが簡単(隣の壁筋が邪魔にならない)
- カブリを考慮した形状(ボルトが鉄筋からはみ出さない)
仕様・ラインアップ
| サイズ | 入数 | 適応鉄筋 | 適応セパ | 引張強度 |
| S | 100 | D10~16 | W5/16
W3/8 |
1,000N
(102Kg/f) |

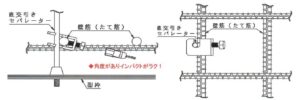

施工図

注意事項
- たて筋を必ずボルト側に取り付けてください
- ボルトの締付トルクは20N・mで設定してください
※製品仕様・寸法を予告なしに変更することがあります。
